Quoi de neuf dans DesignCAD v10 ?

Quoi de neuf dans DesignCAD Pro 9000 ?

Nouvelles compatibilités fichiers DWG et DXF

DesignCAD Pro 9000 est doté d’une meilleure compatibilité avec les fichiers DWG et DXF : le support des versions récentes des fichiers DWG et DXF est maintenant intégré. De nouvelles options permettent d’ajuster plus finement l’importation et l’exportation en fonction des différents logiciels dont proviennent les fichiers.

Evolution des commandes Import / Export

Une nouvelle boite de dialogue de DesignCAD Pro 9000 permet maintenant d'ignorer tous ou certains Xref identiques manquants. De nouveaux filtres d’importation permettent notamment de corriger les noms et paramètres couches incorrects.

Compatibilité avec Windows

DesignCAD Pro 9000 est compatible avec les systèmes d’exploitation Windows XP, Vista, 7 et 8 pour les processeurs 32 bits et 64 bits.

Rapidité accrue

DesignCAD Pro 9000 bénéficie de nouveaux algorithmes permettant l'accélération de certaines opérations comme l'affichage et les processus de sélection d'entités.

Amélioration du module d’importation PDF

L'importation PDF de DesignCAD Pro 9000 est maintenant plus rapide et dotée de nouvelles options permettant d'importer, ou de ne pas importer, les images et les hachures, ainsi que d'aplatir les éléments 3D. De plus la reconnaissance des textes a été améliorée.

Métré sur les plans PDF, DWG et DesignCAD

DesignCAD Pro 9000 permet de remettre à l'échelle les plans aux formats PDF, DWG ou DesignCAD et d’effectuer les métrés de surfaces, de longueurs et de dénombrement en  accrochant automatiquement et précisément les points et les éléments du dessin. Les résultats du métré peuvent être envoyés notamment dans Excel ou votre logiciel de devis (export ASCII txt ou lst).

Zoom avec la molette

Maintenant le Zoom de DesignCAD Pro 9000 n'est plus automatiquement centré sur le dessin, mais sur la position du curseur, ce qui facilite l'emploi du Zoom à la molette.

Nouveaux Outils en 3D

Pour réaliser plus facilement des plans en 3D, DesignCAD Pro 9000 propose un nouveau système pour basculer automatiquement du plan 2D en XY vers le plan 3D en XZ. DesignCAD Pro 9000 permet maintenant de repérer des axes X-Y-Z affichés sur l’écran.

Dessin automatique des Toitures en 3D.

DesignCAD Pro 9000 propose maintenant d’une fonction de dessin automatique des toitures en 3D.

Nouvelles options pour les Lignes Cachées

DesignCAD Pro 9000 propose un meilleur paramétrage des options pour la visualisation 3D avec les lignes cachées notamment de régler l'échelle des pointillés.

Affichage plus rapide grâce au système RedWay

DesignCAD Pro 9000 intègre le système d’affichage RedWay permettant d'accélérer l'affichage en utilisant les fonctions avancées des cartes vidéo, et de permettre un meilleur accès au processeur graphique (GPU).


Impression plus facile

DesignCAD Pro 9000 propose un nouvel outil pour régler le système d'impression en mètres, centimètres ou millimètres tout en uniformisant tous les réglages notamment les marges d'impression.

Nouvelle commande Définir Vue

Vous avez maintenant la possibilité avec DesignCAD Pro 9000 d'enregistrer les positions des caméras en indiquant un nom, et ainsi d'évoluer d'une caméra à l'autre sans avoir à définir de nouveau la vue.

Impression rapide d’une partie du dessin

DesignCAD Pro 9000 dispose d’une nouvelle commande permettant de définir un rectangle par 2 points indiquant la partie du dessin à imprimer. Vous réglez ensuite les différents paramètres d'impression comme l'échelle, la mise en page, etc…

Découpage des entités "Hachures"

Les commandes Section Effacer, Section Découper ou Découper par Ligne de DesignCAD Pro 9000 sont maintenant à même de découper les entités hachures.

Nouvelle boite de dialogue couche

La nouvelle boite de dialogue de gestion des couches de DesignCAD Pro 9000 a été remaniée et peut maintenant être complètement paramétrée par les utilisateurs : taille, largeur et position des colonnes, couleurs, etc ...

Gestion des couches plus performante

DesignCAD Pro 9000 propose de nouvelles options de gestion comme la possibilité de marquer des couches pour leur apporter des modifications communes comme le style de traits, couleurs, noms ....

Utilisation de la couleur du fond

Il est maintenant possible à l'aide de la boite d'information de DesignCAD Pro 9000, d'appliquer la couleur du fond à une entité. Ce système vous permettra par exemple d'appliquer la couleur du fond à une hachure afin de masquer une zone se trouvant en dessous.

Amélioration de la commande Révolution

La commande révolution de DesignCAD Pro 9000 possède une option supplémentaire permettant d'intégrer, ou pas, le plan original au solide généré.

Mémorisation des Options Sélection Seulement

Dans DesignCAD Pro 9000 de nombreuses commandes possèdent l'option "Sélection seulement" sous forme d'une case à cocher. Maintenant ces options sont sauvegardées,

l'état précédent de l'option sera rétabli lors de l'utilisation de la même commande.

Nouvelles commandes

Pour plus d’efficacité, DesignCAD Pro 9000 propose de nouvelles commandes : Aplatir tout le dessin, Inverser l'axe Z, Intervertir les axes X et traitements correctifs, etc....

Quoi de neuf dans DesignCAD ?
DesignCAD PRO 8000 v21


Nouvelles compatibilités AutoCADTM DWG DXF
Avec le support des nouvelles versions AutoCAD™ (DXF/DWG 2011), la compatibilité de DesignCAD Pro 8000 s’est enrichie de nouvelles options afin d’ajuster plus finement l’importation et l’exportation en fonction des différents logiciels.

Compatible Windows Seven 32 et 64Bits
DesignCAD Pro 8000 est compatible Windows Vista, Windows 7 (Seven) et Windows XP.

Amélioration de la rapidité du programme.
DesignCAD Pro 8000 bénéficie de nouveaux algorithmes permettant l'accélération de certaines opérations comme l'affichage et les processus de sélection d'entités.

Lot d'importation DXF/DWG
Ce nouvel utilitaire permet d'automatiser l'importation de tous les fichiers DWG et DXF situés dans le même dossier. Tous les fichiers sont automatiquement enregistrés au format DesignCAD.

Lot d'exportation DXF/DWG
Ce nouvel utilitaire permet d'automatiser l'exportation de tous les fichiers DesignCAD situés dans le même dossier.

Importation de fichiers PDF
Cette nouvelle commande disponible sous forme d'une option, permet d'importer et de convertir un fichier PDF sous forme de vecteurs et de le remettre à l'échelle pour le travailler plus rapidement.

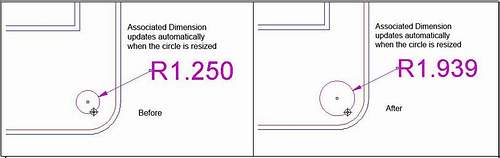

Paramétrage des Cotations plus rapide
Afin d'accélérer le paramétrage des cotations, cette nouvelle option permet de régler automatiquement les tailles des flèches, décalages et autres paramètres en fonction de la taille du texte.

Dessiner sur des images
Cette nouvelle option permet d'afficher toutes les entités vectorielles au-dessus des images quel que soit leur ordre de création. Ceci permet, par exemple, de travailler plus facilement sur des images scannées.

Nouvelle option des Couches
Une nouvelle option permet à présent de choisir le comportement des Couleurs et Styles de traits assignés au couches.

Gestion des Paramètres utilisateur
La gestion de paramètres par défaut à été améliorée. Grâce à la nouvelle option "Recharger les derniers paramètres enregistrés au démarrage", tous les réglages de l'environnement enregistrés au cours de l'utilisation précédente du logiciel, seront automatiquement rechargés au démarrage.

Affichage du repère XYZ
Il est à présent possible d'afficher le repère XYZ en 3D afin de repérer visuellement l'orientation des axes.

Toitures Automatiques 3D
Cette nouvelle commande permet de tracer automatiquement une toiture en 3D en indiquant simplement les pentes ainsi que les murs sur lesquels elle doit reposer.

Imprimer les lignes Cachées en Pointillés
Lors de l'impression d'un dessin en arêtes cachées, une nouvelle option permet l'impression des lignes cachées en pointillés.

Nouvelles Ombres

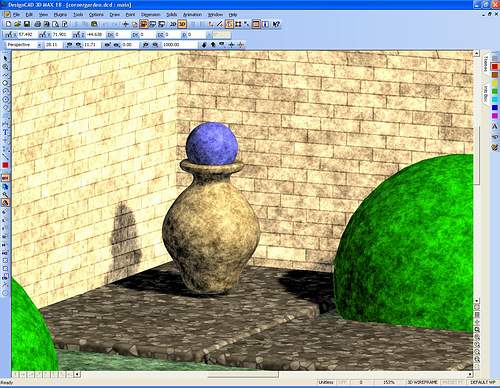

Un nouvel algorithme de calcul des ombres portées est disponible pour un rendu encore plus réaliste.

Groupes et Solides
De nouvelle commandes “Réorganiser Groupes” et “Réorganiser Solides” permettent d'optimiser et d'accélérer le traitement des Groupes et des Solides.

Comparaison de Dessins
Ce nouvel outil permet de mettre en évidence les différences entre 2 dessins DesignCAD ou 2 images.

Commande Flèche
Cette évolution de la commande Flèche permet à présent de dessiner le corps de la flèche avec une entité courbe.

Nouveau menu ‘Compléments’
La nouvelle organisation du menu “Complément” offre un accès rapide à de nouvelles commandes qui permettent d’automatiser diverses tâches, notamment les paramétrages des couches, des cotations et de divers traitements sur le dessin.

Nouveautés de DesignCAD PRO 6000

Les nouvelles fonctions que vous avez souhaitées...


Nouvelles compatibilités AutoCADTM DWG DXF
DesignCAD Pro 6000 propose de nouvelles compatibilités avec les fichiers AutoCADTM DWG DXF pour importer ou exporter les fichiers des versions plus récentes des logiciels de CAO du marché. De nouvelles options d'exportation ont été implémentées afin d'ajuster plus finement l'exportation des fichiers AutoCADTM DWG DXF en fonction des différents logiciels..

Module de dessin rapide à partir de relevés
Le module de dessin rapide, est un système qui permet de remettre au propre vos relevés. Vous tracez rapidement et simplement le contour d’une pièce ou d’un bâtiment à partir d’un relevé ou d’une suite de cotes. Par exemple, vous utilisez les touches flèches du clavier pour indiquer la direction ensuite, il ne reste plus qu’à entrer la distance …

Mode d’Accroche automatique
Ce mode permet d'accrocher simultanément des Lignes, Points, Intersections, Milieux, Tangences. Lors du déplacement du curseur un petit carré est affiché pour indiquer le point qui sera posé. .

Mode d'Accroche successif
Grâce à ce nouveau mode disponible sous forme d'icône dans la boite à outil d'accroche, il est à présent possible d'enchaîner successivement plusieurs outils d'accroche. Par exemple, poser un point situé au milieu des intersections de 2 cercles sans avoir à tracer aucune ligne de construction.

Couleur définie par le numéro de la Couche
Lorsque cette option est activée, les entités vont automatiquement changer de couleur en fonction de la couche sur laquelle elles sont placées. Grâce à cette nouvelle option, vous pouvez visuellement savoir à tout moment sur quel calque ou sur quelle couche se trouvent vos entités.

Style de Trait défini par le numéro de la Couche
Lorsque cette option est activée, les entités vont automatiquement changer de type et d'épaisseur de trait en fonction de la couche sur laquelle elles sont placées.

Définition d'unités de Mesure
Les Unités de mesures permettent de spécifier à DesignCAD, l'unité que vous utilisez pour vos dessins (Millimètres, Centimètres, Mètres, Pouces …). Ce système permet à DesignCAD d'adapter automatiquement les tailles des symboles que vous placez en fonction de l'unité de dessin, ainsi que tous les dessins que vous fusionnez entre eux.

Epaisseur de ligne indépendante de l'échelle
Cette nouvelle option est disponible pour toutes les entités sur lesquelles une épaisseur de ligne peut être appliquée (Ligne, Cercle, Courbe ....). Lorsque elle est activée les épaisseurs de traits sont définies par des valeurs en millimètres disponibles dans une liste. Les épaisseurs de traits à l'impression sont fixes, indépendantes de l'échelle de sortie. Grâce à cette nouvelle option, il est possible d'imprimer un dessin à plusieurs échelles différentes sans ce soucier des épaisseurs de traits !.

Plus de précision dans la gestion des images
Depuis déjà longtemps DesignCAD Pro 6000 peut ouvrir, afficher, tourner, changer les dimensions des images. La gestion des images de DesignCAD Pro 6000 a été renforcée en permettant à l'utilisateur de basculer horizontalement et verticalement les images au travers de la boîte d'information. De plus, la finesse de gestion des image à été considérablement accrue, par exemple il est maintenant possible de tourner les images avec un pas de 0.01°.

Ouvertures de fichiers multiples en réseau
Les documents DesignCAD Pro 6000 sont maintenant exploitables par plusieurs utilisateurs. C'est-à-dire que plusieurs utilisateurs sur un réseau peuvent consulter simultanément le même document DesignCAD Pro 6000. Seul le premier utilisateur peut modifier le dessin.

Enregistrer un dessin comme Symbole
Cette commande transforme le dessin courant en Symbole. Cette nouvelle commande automatise la création d'un symbole en proposant à l'utilisateur toutes les options et paramétrages nécessaires.

Accroche de point dans une hachure ou un symbole
Les outils d'accroche fonctionnent à présent à l'intérieur d'une zone hachurée ou d'un symbole. C'est-à-dire que vous pouvez à présent accrocher des points significatifs (Milieu, Intersection ...) à l'intérieur des symboles ou des hachures.

Afficher les références du dessin
Cette commande a été demandée par de nombreux utilisateurs, elle permet de visualiser la position des points de référence dessin..

Afficher les références des symboles et des blocs
Cette commande affiche les points qui ont été utilisés pour placer sur l'écran les symboles ou les blocs.

Nouvelle commande Copie Linéaire
La commande Copie Linéaire est maintenant dotée de nombreux nouveaux paramètres issus des diverses demandes des utilisateurs. Il est maintenant possible de gérer l'orientation des objets copiés, leurs distances respectives, d'éventuels décalages....

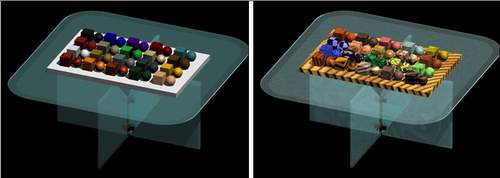

Nouveaux types d'ombrages Transparence et Effet Brouillard
Le système d'ombrage de DesignCAD Pro 6000 a été amélioré pour intégrer entre autres les notions de transparence et de fogging (Brouillard). La qualité, la rapidité du rendu réaliste et de l'OpenGL de DesignCAD Pro 6000 ont été considérablement améliorés.

Afficher ou masquer les Barres d'Outils
Grâce à cette nouvelle commande vous disposez de plus de place pour travailler! Sélectionnez une première fois la commande Affiche/Masque les barres d'outils : toutes les boîtes présentes sur l'écran sont instantanément masquées. Activez une nouvelle fois cette commande pour afficher de nouveau toutes les boîtes à outils qui étaient présentes auparavant.

Commandes de déplacement et de copies simplifiées
Copiez ou déplacez précisément les entités sélectionnées en appuyant sur un simple bouton. Vous gagnez un temps précieux en utilisant cette commande simple et efficace.

Commandes de création des ouvertures dans les murs
Deux nouvelles commandes pour vous aider à aménager des ouvertures horizontales et verticales. Vous indiquez un point de départ, puis la distance et la taille de l'ouverture …

Nouvelles commandes de changement de taille
Deux nouvelles commandes pour vous aider à modifier des objets ou des dessins horizontalement et verticalement.

Coefficient multiplicateur pour les cotations
Les commandes de cotations possèdent à présent un coefficient multiplicateur optionnel qui s'applique à la valeur de la cotation. Chaque cotation peut avoir un coefficient différent.
Cotation linéaire enchaînée Oblique
Cette nouvelle commande de cotation permet d’effectuer des cotations obliques les unes à la suite des autres sans vous interrompre.

Boite d'information plus complète
La boîte d'information intègre de nouvelles fonctionnalités notamment la possibilité de modifier les préfixes ou suffixes des cotations, ou encore l'angle des attributs, basculer horizontalement et verticalement les images, éclater les symboles etc ...

Enregistrer une Copie de Sauvegarde
La commande Enregistrer une Copie sauvegarde le dessin actif sous un nom différent, sans modifier le nom du dessin courant. Cette commande peut être utilisée pour générer plusieurs sauvegardes d'un même fichier. Très utile pour réaliser des Sauvegardes incrémentielles.

Positionnement du motif de Hachure
Cette nouvelle commande permet de déplacer le motif de hachure à l'intérieur d'une zone hachurée, mais aussi à l'intérieur de Ligne Doubles remplies par un motif de hachure.

Nettoyage des Lignes superflues du dessin 2D
Cette commande permet de nettoyer le dessin. Cela consiste supprimer les lignes superflues, qu'elles soient trop courtes ou redondantes.

Nouvelles options de définition des Préférences
Les utilisateurs avancés de DesignCAD apprécieront cette nouvelle boîte de paramétrages. Elle permet, entre autres, de modifier le comportement des symboles dans le dessin, active/désactive l'accroche dans les symboles ou les hachures, modifie le comportement de la couche 0, intervient dans l'enregistrement des fichiers, de l'exportation HPGL ...

Extrusion le long d'une courbe plus puissante
La commande Extrusion le long d'une courbe est une évolution de la commande extrusion, elle permet de mieux contrôler l'extrusion en intégrant de nouveaux paramètres comme l'orientation et la finesse ...

Un Contrôle des Points plus complet
Le système Contrôler Point comporte à présent quatre commandes supplémentaires. Il est maintenant possible de poser des points suivant de très nombreux critères comme : Distance Basée sur 2 Points, Angle et Distance Basés sur 2 Points, Angle Basé sur 2 Points ...

Gestion de plusieurs niveaux de Symboles
La gestion des symboles à été renforcée. De nouvelle notions sont apparues comme la possibilité de d'insérer des symboles dans d'autres symboles (symboles à plusieurs niveaux), et d'éclater un symbole au premier niveau seulement. De plus, le comportement de ces symboles est maintenant paramétrable.

Recherche automatique d'un texte dans un dessin
Cette commande recherche une chaîne de caractère (texte) dans tout le dessin, et le sélectionne quand il est trouvé. Idéal pour retrouver une référence sur un dessin ou un nom sur une carte par exemple.

Cylindre avec Bords Arrondis
Cette nouvelle commande 3D dessine un Cylindre dont les bords sont arrondis.

Ellipsoïde
Dessin d'ellipsoïde 3D entièrement paramétrable par points ou en entrant les différents rayons.

Fermer d'un clic tous les dessins actifs
La nouvelle commande Fermer tout ferme simultanément tous les dessins ouverts.

Verrouiller le curseur sur un axe
Ces nouvelles commandes directement accessibles par des icônes situées sur la barre de coordonnées permettent de fixer les coordonnées du curseur sur un des axes X, Y ou Z.

Création automatique d'une copie de sauvegarde
Permet d'activer ou de désactiver la création automatique de fichiers de sauvegarde.

Supprimer les Références du dessin
La commande Supprimer les Références Dessin efface les références dessin qui ont été placées avec les commandes Références Dessin ou Enregistrer comme Symbole.

Sélection Filtrée d'entités plus complète
La commande Sélection Filtrée permet à présent de sélectionner en utilisant les matières.

Plus d'options pour les Textes d'Attributs
Les textes d'attributs ont évolués, comme les textes, il bénéficient à présent d'un angle d'inclinaison.

BasicCAD plus performant
De nouvelles instructions ont été ajoutées au logiciel de programmation BasicCAD qui est intégré à DesignCAD Pro 6000 afin de vous permettre d'être plus performant dans le développement de vos applications

Nouvelles fontions de Métré sur plans avec l'option CalculoCAD Pro 6000
Avec l'option CalculoCAD Pro 6000, vous réalisez vos métrés sur vos dessins DesignCAD Pro 6000 à l'écran ou sur plans papier avec un digitaliseur. Vous calculez des longueurs, surfaces, volumes et quantités avec le détail des calculs dans lesquels vous intégrez des opérations mathématiques.
CalculoCAD Pro 6000 envoie ensuite les résultats du métré dans vos logiciels de devis, Excel, Word ou autre logiciel sous Windows... avec le détail des calculs et le suivi graphique des mesures..
